直線電機模組
型號：XBM220
類別：直線電機模組
品牌：星宇XINGYU
產地：寧波奉化
產品簡介
星宇推出125mm至235mm的標準鋁型材直線電機模組產品，覆蓋民用工業自動化絕大部分對于運動的需求。實現0-200kg的帶載能力，穩定運行在高速、高加減速、高精度的性能基礎上。此外，還特有80mm窄幅經濟型直線電機模組，可實現對絲桿傳動模組的完全替代。
產品特點
○ 重復精度：±5um
○ 絕對精度：<±25um/500mm
○ 高速運動3m/s-5m/s 高加速度≥2G帶載能力：6-120kg
○ 標準產品可達4M,可非標定制長度行程單軸多動子運動
○ 組合XY復合運動系統
應用領域
○ 半導體、攝像頭模組、光學器件
○ 激光打標、切割、焊接
○ 非標自動化：光電LCM、鋰電光伏
○ PCB\FPC制程應用
○ 汽車、光伏、大面板搬運
技術參數
| 配置 | 單位 | 型號電機 | |
| 電機參數 | / | XBL40100F112 | XBL40100F208 |
| 峰值推力 | N | 720 | 1440 |
| 持續推力 | N | 360 | 720 |
| 峰值電流 | Arms | 7.5 | 16 |
| 持續電流 | Arms | 4 | 7.5 |
| 電機力常數 | N/Arms±10% | 95.4 | 104.3 |
| 反向電動勢 | V/m/s±10% | 101.3 | 84.8 |
| 重量 | kg | 1.73 | 3.3 |
| 磁極距 | mm | 24 | |
| 性能參數 | |||
| 重復精度 | 磁柵：±5μm 光柵：±3μm | ||
| 定位精度 | ±25μm/500mm | ||
| 直線度 | ±10μm/300mm | ||
| 空載 | / | 行程300mm,停頓時間0.2S,加速度8G，速度4m/s | 行程300mm,停頓時間0.2S,加速度10G，速度4m/s |
| 負載 | 加速度1G、速度1m/s、停頓時間0.2S、有效運行1000mm行程下： | ||
| 水平安裝： | 負載≤30kg；最高運行限速2m/s | 負載≤65kg；最高運行限速2m/s | |
| 側掛安裝： | 負載≤24kg；最高運行限速2m/s | 負載≤55kg；最高運行限速2m/s | |
| 安裝方式 | 水平安裝/側掛安裝(底座側面為模組基準) | ||
| 模組重量 | 總長1000mm， | 29.7kg | 32.4kg |
| 底座每增加48mm行程，重量增加1.2kg | |||
| 機械規格 | |||
| 模組底座 | / | S | L |
| 最小長度 | 280 | 370 | |
| 增長單位 | 48mm | ||
| 重量 | 25kg/m | ||
| 最大長度 | 4000mm(6000mm可定制) | ||
| 滑臺 | 長度 | 158mm | 248mm |
| 重量 | 4.7kg | 7.4kg | |
| 配置信息 | |
| 導軌 | 標配：外嵌式雙導軌，上銀EGH20CA；其他需求可選配 |
| 編碼器 | 標配增量式：分辯率1.0μm 國產（星宇）磁柵 ； 分辯率0.5μm 國產榕樹光柵；其他需求可選配 |
| 傳感器 | 標配：國產光電開關（外置）；其他需求可選配 |
| 電纜線 | 標配：500mm(折彎半徑20mm）；其他需求可選配 |
| 驅動器 | 標配：高創；其他需求可選配 |

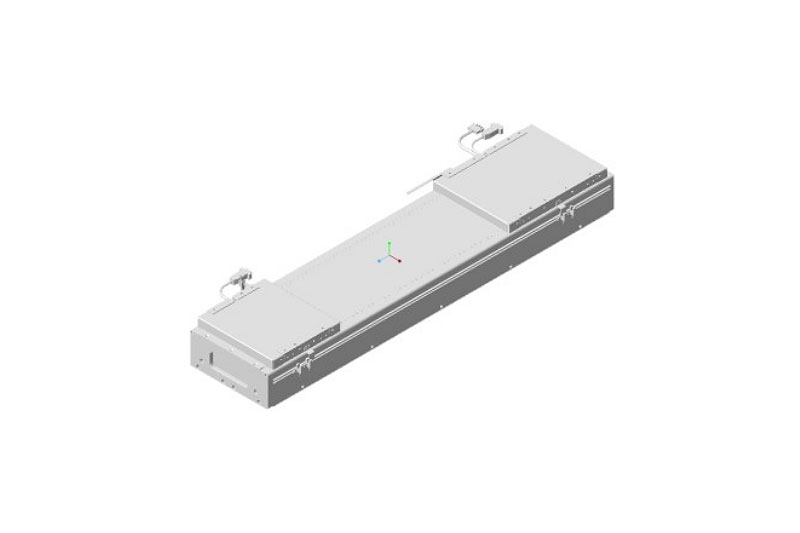

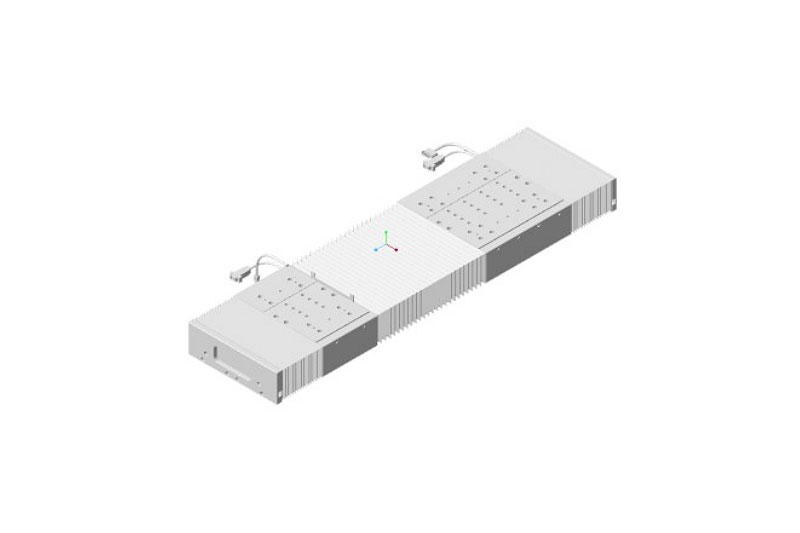

結構尺寸

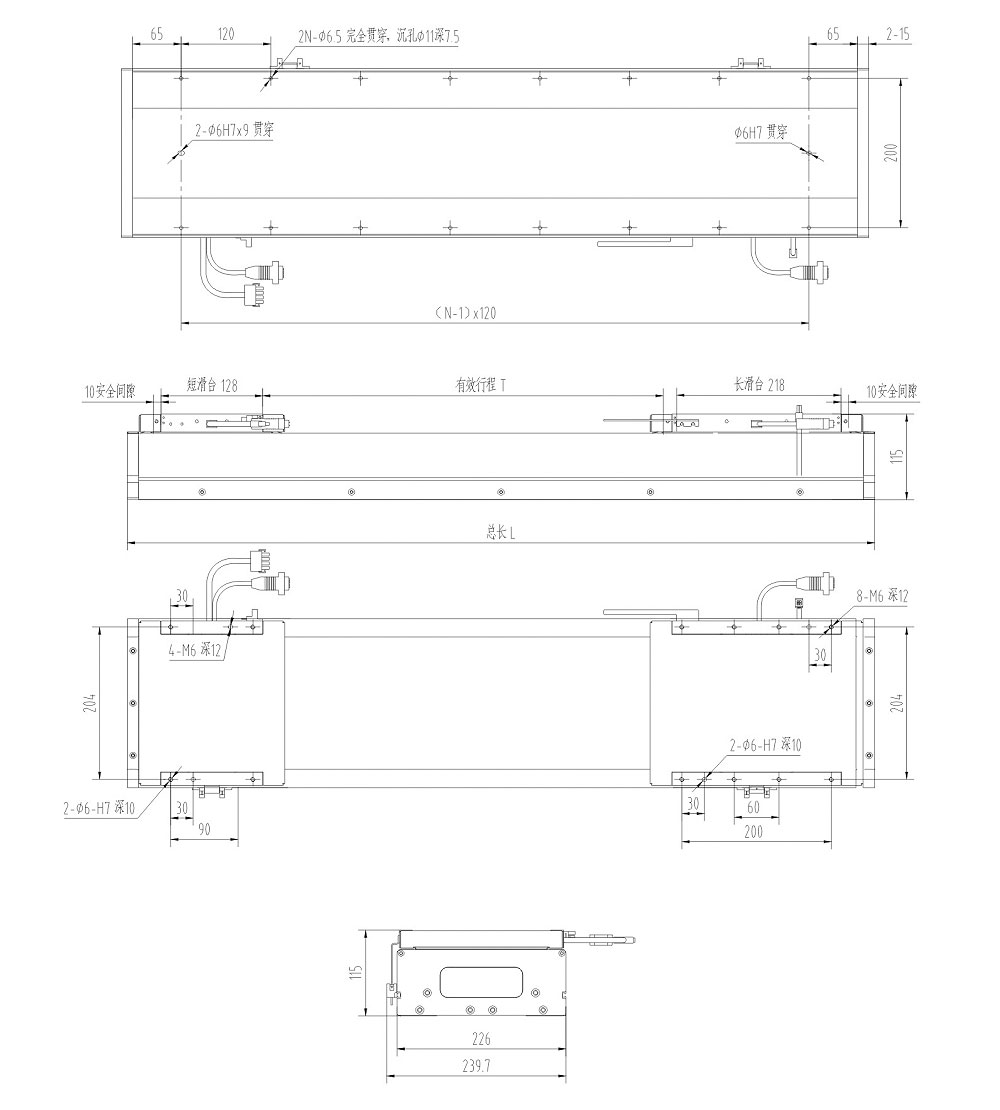

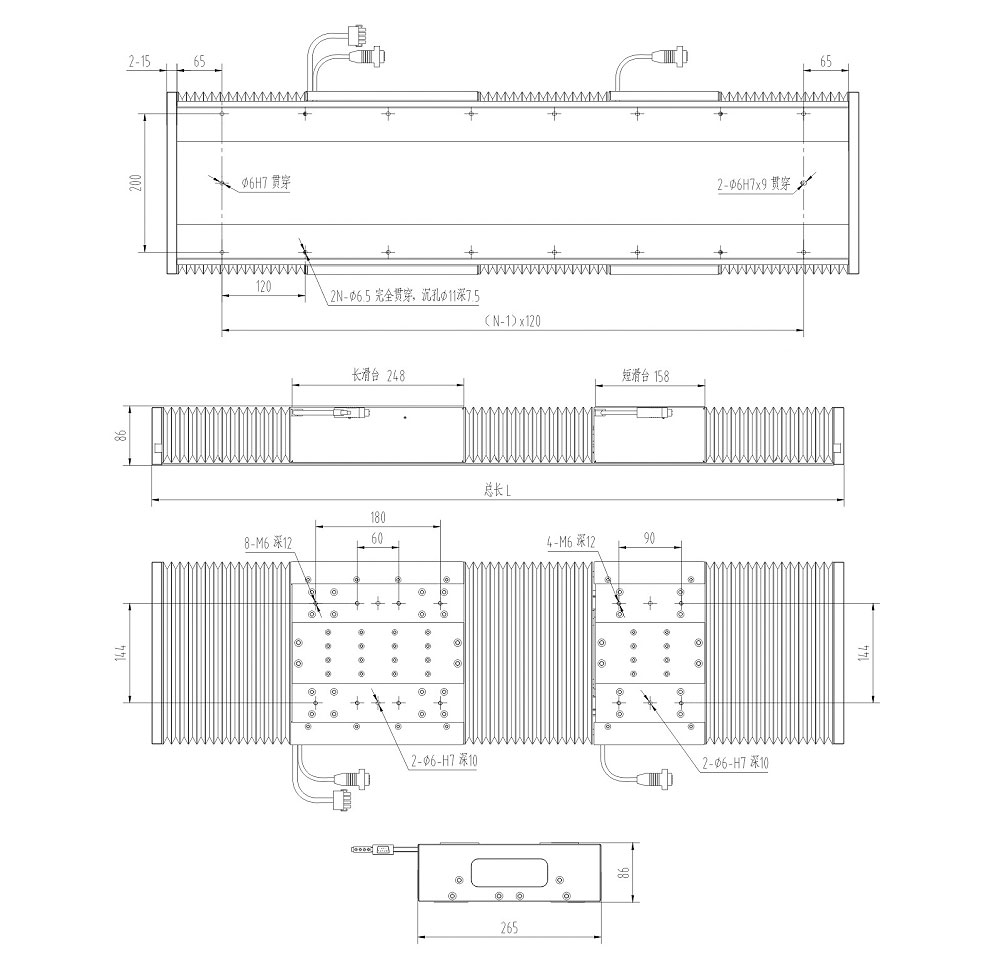

| 模組尺寸 | XBM220A，XBM220B，XBM220C | ||||||||||||||||||||
| 有效行程 | 100 | 148 | 244 | 340 | 436 | 532 | 628 | 724 | 820 | 916 | 1012 | 1108 | 1204 | 1300 | 1396 | 1492 | 1588 | 1684 | 1780 | 1876 | 1972 |
| 總長度 | 270 | 318 | 414 | 510 | 606 | 702 | 798 | 894 | 990 | 1086 | 1182 | 1278 | 1374 | 1470 | 1566 | 1662 | 1758 | 1854 | 1950 | 2046 | 2142 |
| 模組重量-S | 11.3 | 12.5 | 14.9 | 17.3 | 19.7 | 22.1 | 24.5 | 26.9 | 29.3 | 31.7 | 34.1 | 36.5 | 38.9 | 41.3 | 43.7 | 46.1 | 48.5 | 50.9 | 53.3 | 55.7 | 58.1 |
| 模組重量-L | 14.0 | 15.2 | 17.6 | 20 | 22.4 | 24.8 | 27.2 | 29.6 | 32.0 | 34.4 | 36.8 | 39.2 | 41.6 | 44 | 46.4 | 48.8 | 51.2 | 53.6 | 56.0 | 58.4 | 60.8 |
| 模組尺寸 | XBM220A，XBM220B，XBM220C | ||||||||||||||||||||
| 有效行程 | 2068 | 2164 | 2260 | 2356 | 2452 | 2548 | 2644 | 2740 | 2836 | 2932 | 3028 | 3124 | 3220 | 3316 | 3412 | 3508 | 3604 | 3700 | 3796 | 3892 | 3988 |
| 總長度 | 2238 | 2334 | 2430 | 2526 | 2622 | 2718 | 2814 | 2910 | 3006 | 3102 | 3198 | 3294 | 3390 | 3486 | 3582 | 3678 | 3774 | 3870 | 3966 | 4062 | 4158 |
| 模組重量-S | 60.5 | 62.9 | 65.3 | 67.7 | 70.1 | 72.5 | 74.9 | 77.3 | 79.7 | 82.1 | 84.5 | 86.9 | 89.3 | 91.7 | 94.1 | 96.5 | 98.9 | 101.3 | 103.7 | 106.1 | 108.5 |
| 模組重量-L | 63.2 | 65.6 | 68.0 | 70.4 | 72.8 | 75.2 | 77.6 | 80.0 | 82.4 | 84.8 | 87.2 | 89.6 | 92.0 | 94.4 | 96.8 | 99.2 | 101.6 | 104.0 | 106.4 | 108.8 | 111.2 |
